* Reverse Engineering *
Copier IR5000 LCD screen FH6-0635

Eksperymentalne uruchomienie wyświetlacza LCD typu FH6-0635, bez dokumentacji.

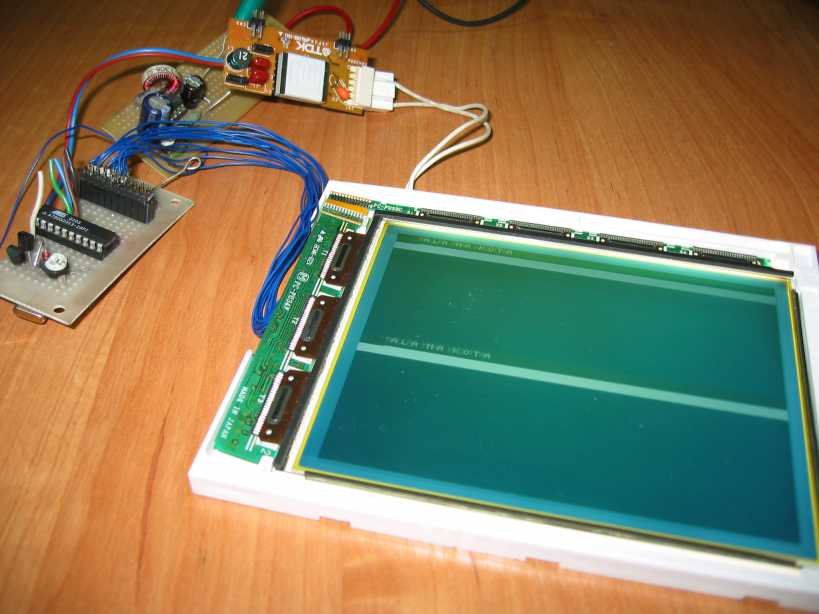

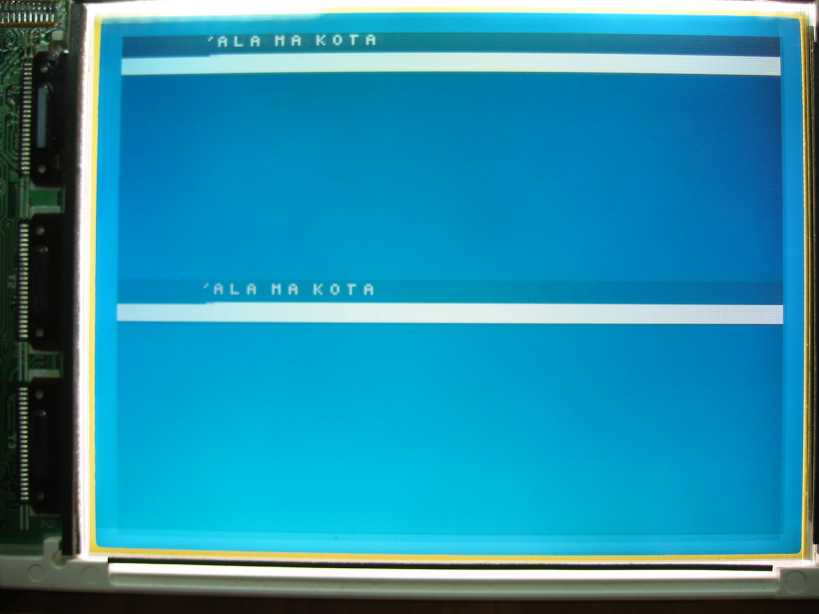

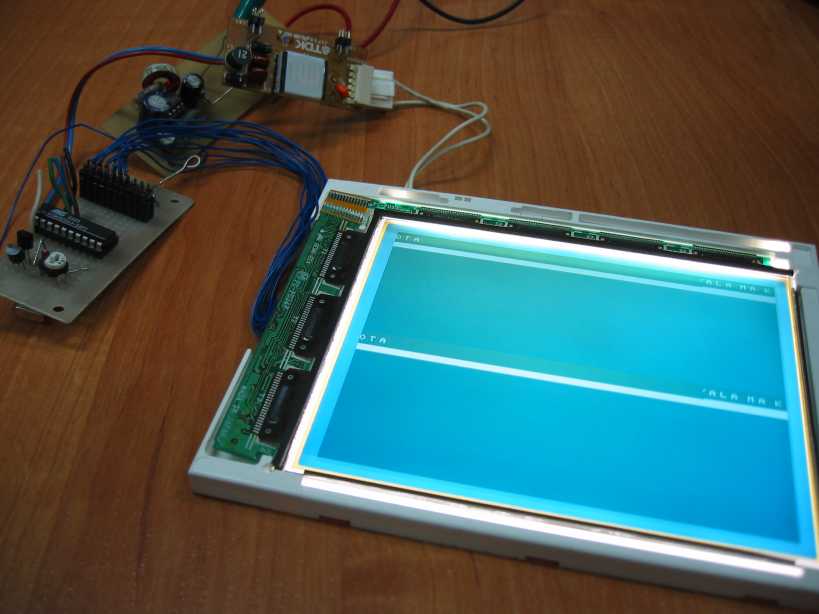

LCD View LCD View LCD View

Wyświetlacz z kserokopiarki Canon
Rozdzielczość 320x240, monochromatyczny z podświetleniem lampa CCFL
Testowy soft na kontrolerze AVR AT90S2313
Przetwornica (inverter) do lampy CCFL firmy TDK typu CMK-54XT
Przetwornica do napięcia kontrastu -24V na 34063
